正反轉點動、啟動控制電路實驗

正反轉點動、啟動控制電路實驗-操作所需電器元件明細表見表1                                  表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU1、FU2	螺旋式熔斷器	RL1-15	配3A熔斷體	5
KM1、 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
	繼電器方座	PF-083A		1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB1、SB2、SB3、SB4、SB5	按鈕開關	LAY16		5
M	三相鼠籠式異步電動機		380V（Y/△）	1

二、正反轉點動、啟動控制電路實驗操電路圖：

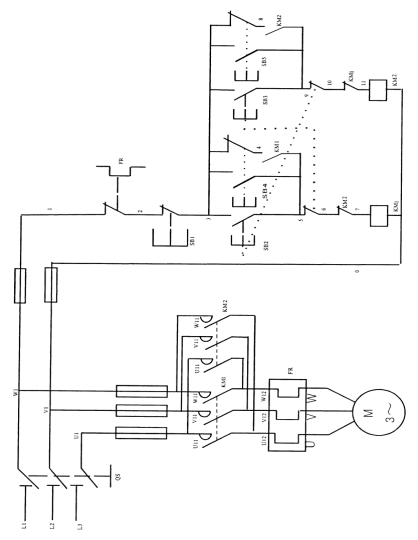

                                                                     圖1a
圖中如按住SB4后KM1線圈得電，電機M正向啟動。松開SB4后KM1線圈子失電，電機停轉，實現正向點動。電機停轉后，按住SB5按鈕，同樣能實現電機反向點動。
圖中如按下按鈕SB2，則KM1線圈得電后吸合且自鎖，電機正向啟動，此時如按下SB3按鈕，則5——6斷開而使KM1線圈失電，而KM2線圈得電，接觸器吸合，實現反向啟動。
三、正反轉點動、啟動控制電路實驗操安裝與接線：

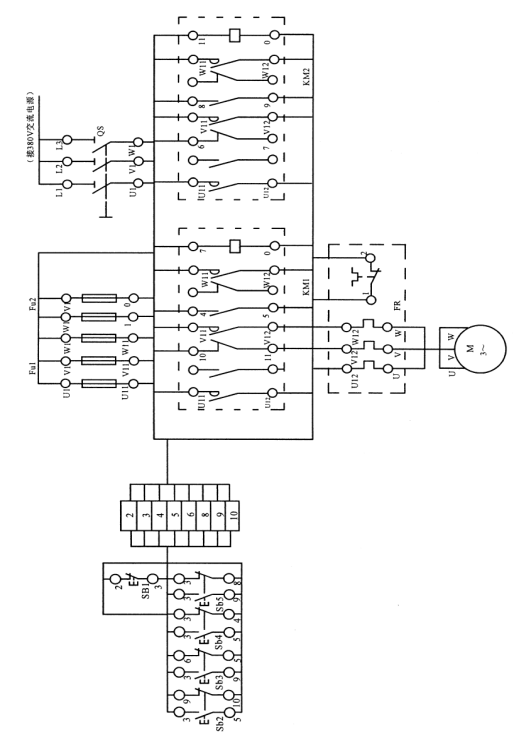

布置與接線可參考圖1（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求

                                                 圖1b
四、檢測與調試：
   經檢查安裝接線無誤后，操作者可自行通電試車，若出現故障應分析原因并排除使之正常工作。
