帶有點動的自動往返控制電路實驗原理

帶有點動的自動往返控制電路實驗原理-操作所需電器元件明細表見表17

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU1、FU2	螺旋式熔斷器	RL1-15	配3A熔斷體	5
KM1、 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
	繼電器方座	PF-083A		1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB1、SB2、SB3、SB4、SB5	按鈕開關	LAY16		5
SQ1、SQ2、SQ3、SQ4	行程開關	JLXK1-311		4
M	三相鼠籠式異步電動機		380V（Y/△）	1

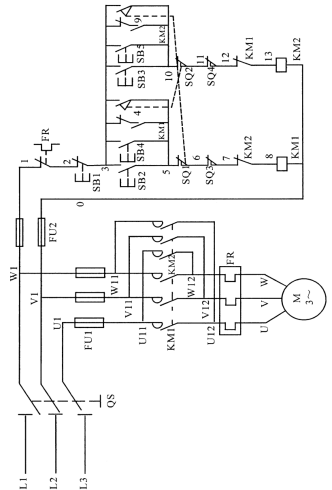

圖中按下按鈕開關SB4，則KM1線圈得電，繼電器動作，電機M啟動，此時KM1在3——4之間不能自鎖，松開SB4后電機停轉。同樣原理，按下按鈕開關SB5，則電機反方向點動。
如按下按鈕開關SB2，則KM1得電而吸合，且KM1自鎖，電機運轉。設備運動到設定的位置后，SQ1動作，KM1失電，KM2得電，電機反向運轉，帶動設備反向運動，循環往復。
三、安裝與接線：
布置與接線可參考圖17（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

四、檢測與調試：
   經檢查安裝接線無誤后，操作者可自行通電試車，若出現故障應根據現象分析排除。
