PLC多種液體混合裝置實驗

PLC多種液體混合裝置-實驗?zāi)康?/strong>：
1、掌握攪拌器PLC的基本原理。
2、掌握置位、復位、步進指令的使用。

二、PLC多種液體混合裝置實驗-實驗器材：

1、PLC-2型可編程控制器實驗臺 1臺

2、攪拌器PLC控制演示板 1塊

3、PC機或手持編程器 1臺

4、編程電纜 1根

5、自鎖式連接導線若干

圖1.1
三、實驗原理與實驗步驟：

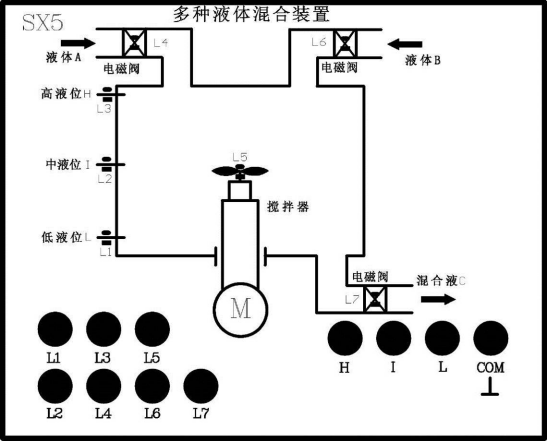

1、攪拌器PLC控制演示板結構如圖1.1所示。
2、圖中H、I、L為夜面?zhèn)鞲衅�，�?dāng)液面到達此位置時（指示燈亮），傳感器發出信號，PLC收到信號后控制電磁閥或攪拌電機工作，X1、X2、X3為三個電磁閥，M為攪拌電機。
3、本演示裝置利用LED指示燈模擬攪拌器各點的工作狀態，如電磁閥的開閉狀態、液面到位信號，攪拌電機工作用LED閃爍來表示。同時采用定時器來模擬液面上升/下降。
4、控制要求：
（1）初始狀態各閥門關閉，傳感器H、I、L為OFF。
（2）按下啟動按鈕定時器開始計時，同時閥門X1打開，開始注入液體A，1S后到達液面L，低液位顯示L1亮（即傳感器L=ON），3S后液面到達I，中液位顯示L2亮（傳感器I=ON），控制閥X1關閉、閥X2打開注入液體B，再經過3S后，液面到達H，高液位顯示L3=ON（傳感器H=ON），控制X2關閉、攪拌電機開始工作，3S后攪拌結束，閥X3打開，液面下降，7S后液體放空閥X3關閉，一周工作結束，按啟動閥X1打開繼續工作。
5、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與實驗?zāi)K連接，X0接實驗臺上的按鈕P0，檢查連
線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
1、I/O地址分配清單

輸入地址：啟動 I0.0 H I0.2

I I0.3 L I0.4

輸出地址： L1 Q0.0 L2 Q0.1

L3 Q0.2 L4 Q0.3

L5 Q0.4 L6 Q0.5

L7 Q0.6
