    藝術彩燈造型的PLC控制實驗

    藝術彩燈造型的PLC控制實驗:實驗?zāi)康?/strong>
    1、掌握PLC控制的基本原理。
    2、掌握移位寄存器的使用。
    3、掌握PLC直接驅動小型負載。
    二、實驗器材
    1、PLC-2型可編程控制器實驗臺 1臺
    2、PLC-DEMO006藝術彩燈造型控制演示板   1塊
    3、PC機或手持編程器 1臺
    4、編程電纜    1根
    5、自鎖式連接導線   若干

    三、藝術彩燈造型的PLC控制實驗:實驗原理與實驗步驟

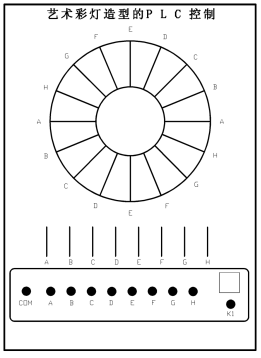

    1、藝術彩燈造型PLC控制演示板結構如圖6.1所示。
    2、圖中A、B、C、D、E、F、G、H為八路LED發光管,模擬彩燈顯示。上面八路形成一個環形,下面八路形成一字形,上下同時控制,形成交輝相映的效果。
    3、控制要求:
    A→B→C→D→E→F→G→H→ABCDEFGH→H→G→F→E→D→C→B→ABCDEFGH
    4、實驗步驟:
    (1)打開PLC-2型實驗臺電源,編程器與PLC連接。
    (2)根據具體情況編制輸入程序,并檢查是否正確。
    (3)實驗臺與PLC-DOME006連接,檢查連線是否正確。
    (4)按下啟動按鈕,觀察運行結果。
    四、設計程序清單
    1、I/O地址分配清單:
    輸入地址: 啟動 I0.0 停止  I0.1
    輸出地址: A Q0.0 B Q0.1
      C Q0.2 D Q0.3
      E Q0.4 F Q0.5
      G Q0.6 H Q0.7
