電子器件及線路測量?jī)x器設備基本配置推薦標準

電子器件及線路測量?jī)x器設備基本配置推薦標準
1、范圍
本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
2、分類
本標準根據電工電子類專業涵蓋的主要專門化方向和職業崗位（群）要求以及專業培養目標提出了實訓基地設備配置基本方案，方案包括了電工技術基礎、電工基本技能、機床電氣控制、可編程控制器、液壓與氣動、電力電子及電力拖動、工業自動化、供配電、智能樓宇、空調制冷、家用電器、電子基礎、電子器件及線路測量、電子整機維修、單片機應用技術、傳感器技術、通信技術應用、聲像技術應用、表面組裝生產技術（SMT）、電子設計自動化（EDA）等20個實訓室。各學�？筛鶕�(jù)所設專業及專門化方向，從20個實訓室中選擇若干實訓室，組合成符合所設專業要求的具體設備配置方案。參見附件。
3、要求
3.1　實訓教學場所
3.1.1　使用面積
實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。
3.1.2 采光
實訓室的采光應按照GB/T 50033的有關規定。
3.1.3 照明
實訓室的照明要求符合GB 50034的有關規定。
3.1.4 通風
應符合GBJ 16的有關要求。
3.1.5 電氣安裝
應符合GB 16895的有關規定。
3.1.6 消防
應符合GBJ 16的有關規定。
3.1.7 安全標志
應符合GB 2893、GB 2894的有關要求。
3.1.8 安全與衛生
應符合GBZ 1的有關要求。
3.2　儀器設備
3.2.1　實訓室儀器設備配置標準見《電子器件及線路測量專業儀器設備配置標準》。
3.2.2　電子器件及線路測量實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.2.3　所配備的儀器設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。
3.2.4　各種儀器設備的安裝使用應符合國家或行業標準。

實訓基地設備基本配置標準

電子器件及線路測量?jī)x器設備基本配置推薦標準
實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注

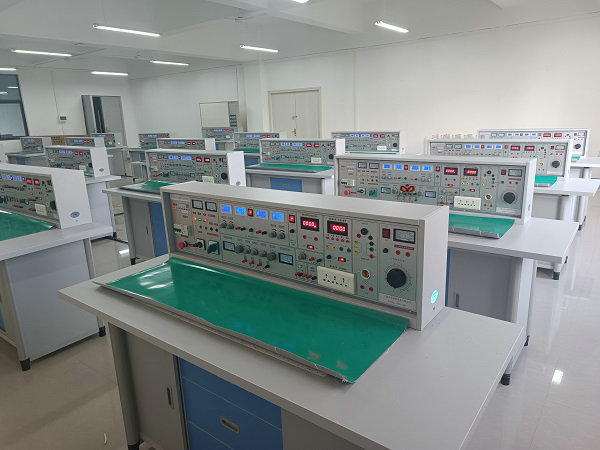

電子器件及線路測 量實 訓 室	1．常用電子元器件、接插件的識別與測量 2．通用儀器儀表的使用	1．能識別常用晶體管類型； 2．能利用晶體管圖示儀測量晶體管參數指標； 3．能利用萬用表對二極管、三極管進行特性簡4單判斷； 4．能識別常用開關、接插件類型及用途； 5．能利用萬用表對開關、接插件進行判斷；	1	常用電子元器件模板	由常用電子元器件組成；可以對模板上面的電子元器件進行識別與測量。	套	50
			2	常用電路模板	由電源電路、放大電路、反饋電路、振蕩電路、邏輯電路等組成；可以對電路進行設置故障和排除實訓。	套	50
			3	常用集成電路模板	模板由各種邏輯電路、運算放大電路、功率放大電路等中小規模集成電路組成；可以識別模板上的各種集成電路型號、封裝形式；可以對集成電路進行測量。	套	50
電子器件及線路測 量實 訓 室	同上	6．能識別集成電路的型號及用途； 7．能利用集成電路測試儀對集成電路性能進行測試； 8．能讀懂常用基本電路圖； 9．能利用電路元器件模塊連接電路； 10．能利用儀器對常用電路進行測試和調整； 11．能判斷分析常用電路的故障； 12．學會通用電子測量?jī)x器的使用； 13．能使用電子測量?jī)x器對產品性能進行綜合測試。	4	專用測試板	模板產生信號波形；可以對信號波形進行測量實訓，使學生達到熟練使用各儀器目的。	套	50
			5	常用電子元器件、集成電路散件	晶體二極管、三極管： LM324 CD4011 CD4511 CD4532 CD4020 CD4518 CD4066 CD4027 等。	套	若干
			6	電源	雙路直流電源,可串聯，并聯，0-32V/2A、3A、5A；60V/1A電壓、電流數字雙顯。	臺	25
			7	函數信號發生器	頻率范圍：0.2Hz-20MHz；輸出波形：正弦波、三角波、方波；輸出電壓：1mVp-p～10Vp-p，-3dB(50Ω負載) 1mVp-p～20Vp-p，-3dB(開路)；功率輸出：50Vp-p；1Ap-p；外測頻范圍：0.2Hz-20MHz； TTL輸出；幅度、頻率數字雙顯。	臺	25
			8	高頻信號發生器	工作頻率：0.1~150MHz，頻率顯示誤差:±0.1%±1個字；輸出幅度范圍：0.316V有效值（細調衰減60dB）；輸出幅度誤差：±2dB（當頻率大于30MHz時，另加±0.5dB）；輸出幅度顯示誤差：±5%；調幅范圍：0~60% 連續可調；內調幅頻率：400Hz 1KHz；頻偏范圍（載波頻率不小于0.3MHz）：0~100 KHz 連續可調。	臺	25
電子器件及線路測 量實 訓 室	同上	同上	9	數字萬用表	防表筆誤插裝置；數據保持；自動量程、自動關機、自動報警；背景光；顯示器：數字模擬條圖雙顯，最大顯示數3999，條圖38段，字高20mm；直流電壓：4/40/400V±0.5%，1000V±0.8%；交流電壓：4/40/400V±1.2%，750V±1.5%；直流電流： 4/40/400mA±1.2%， 10A±2.0%；交流電流： 4/40/400mA±1.5%， 10A±3.0% 電阻： 400/4K/40K/400K/4MΩ/40MΩ±3.0%；電容：4/400nF±4.0%；直流電流測量： 400A(0.1mV/0.1A)±1.2%；交流電流測量： 400A(0.1mV/0.1A)±1.5%；頻率：40/400KHz±3.0%；通斷測試、二極管測試。	只	25
			10	指針式萬用表	MF47型或MF50型。	只	25
			11	晶體管圖示儀	集電極功耗電源：電壓范圍：0～500V；電流范圍：0.1A～10A；功耗電阻：0～500KΩ分11檔；階梯電壓范圍：0.05V/級～2V/級；具有雙簇顯示功能；特有場效應管配對和測試功能。	臺	25
電子器件及線路測 量實 訓 室	同上	同上	12	集成電路測試儀	器件好壞判別；器件型號判別；器件老化測試；器件代換查詢；內部RAM數據修改； EPROM EEPROM器件讀入，寫出。	臺	25
			13	數字/模擬示波器	內置六位頻率計；帶寬：DC-20MHz；上升時間：≤17.5ns；垂直方式：CH1、CH2、ALT、CHOP、ADD；掃描時間系數： 0.2us/DIV-0.2s/DIV；觸發方式：內、外、交替；電源：TV-V、TV-H、鎖定；掃描方式：自動、常態、擴展×10。	臺	25
			14	毫伏表	輸入電壓范圍：30uV～100V；測量頻率范圍：10Hz～2MHz；輸入阻抗：≥1MΩ，≤50pF；噪聲電壓：小于滿刻度的3%；過載電壓：300uV～1V為100V,3V～100V為300V。	臺	25
			15	頻率計	提供頻率與周期量測；在高頻與低頻，均具高解析度；頻率范圍：0.01Hz ~ 1.3GHz； 1Hz 檔解析度：100nHz；可調式觸發準位控制；顯示鎖定功能。	臺	25
			16	邏輯分析儀	數字硬件檢驗和調試；數字硬件性能監測和測量；單處理器和總線調試。	臺	25
	同上	同上	17	頻譜儀	測量范圍450-950MHz；不平坦度≤10%；掃頻輸出>0.5Vrms；頻率標志1/10、50MHz及外標。	臺	25
	同上	同上	18	掃頻儀	頻率范圍：1-300MHz。	臺	25		可頻譜儀選配
