電子技能實訓臺的臺燈調光電路說明

一、電子技能實訓臺-實訓目的
1、了解時基電路NE555和晶閘管的特性及應用。
2、掌握NE555和晶閘管構成的模擬自然風控制器工作原理。
3、通過本實訓課，進一步熟悉電子電路的裝配、調試、檢測方法。

二、電子技能實訓臺實訓器材
1、萬用表；
2、組裝焊接工具；
3、元器件的配置見表20-1。
表20-1 元器件配置表

代號	名稱	規 格	代號	名稱	規 格
R₁	電阻	68KΩ	C₄	滌綸電容	0.047μF/63V
R₂	電阻	220 KΩ	C₅	滌綸電容	0.033μF/400V
R₃	電阻	100 KΩ	VD₁	二極管	IN4007
R₄	電阻	220Ω	VD₂	穩壓管	2CW1/7.5V
R₅	電阻	100Ω 1/4W	VTH	雙向晶閘管	3CTS3/3A600V
RP	電位器	WHT-0.5-470 KΩ	IC	時基電路	NE555
C₁	滌綸電容	0.47μF/400V	XP	插頭	自制
C₂	電解電容	220μF/25V	XS	接線座
C₃	電解電容	33μF/16V

三、工作原理
模擬自然風控制器電路工作原理如圖20-1所示，圖中R₁、C₁為降壓電路，VD₁、C₂組成半波整流和濾波電路，直流電壓由VD₂穩定在7V~8V左右，RP、R₃、C₃和IC構成間接反饋式無穩態多諧振蕩電路。接通電源后，由于C₃兩端電壓不能突變，IC⑥腳、②腳電位≤1/3Vcc，電路置位，③腳輸出高電平，VTH觸發導通，電扇運轉。隨著C₃兩端電位的升高，達到2/3Vcc時，電路翻轉，③腳輸出低電平，C₃兩端電壓通過⑦腳內部放電，電扇停止運轉。調節RP可改變C₃充放電的時間常數，從而改變③腳輸出觸發脈沖的寬度，以控制雙向晶閘管VTH的導通時間。C₅、R₅是減小VTH每次導通時對負載的沖擊電流。
本裝置設計成插座式，即可供無調速器的電扇使用，也可接入有調速器的電扇。同時還可作為節日彩燈、舞臺燈光的控制使用。

圖20-1 模擬自然風控制器工作原理圖

四、實訓步驟
1、組裝
模擬自然風控制器電路PCB板及裝配圖如圖20-2所示。按圖組裝電路，裝配工藝參考以下要求：
（1）電阻、二極管均采用水平安裝，貼緊印制板。電阻的色環方向應該一致。

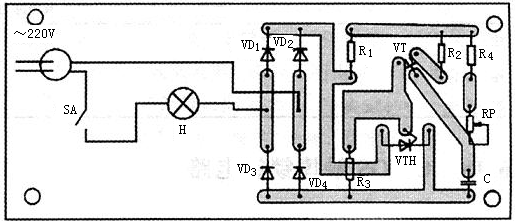

圖20-2 模擬自然風控制器電路PCB板及裝配圖

（2）三極管、單向晶閘管采用直立式安裝，底面離印制板（5±1）mm。
（3）電解電容器、絳綸電容器盡量插到底，元件底面離印制板最高不能大于4mm。
（4）電位器盡量插到底，不能傾斜，三只腳均需焊接。
（5）集成電路、繼電器、輕觸式按鈕開關底面與印制板貼緊。
（6）插件裝配美觀、均勻、端正、整齊，不能歪斜，要高矮有序。
（7）所有插入焊片孔的元器件引線及導線均采用直腳焊，剪腳留頭在焊面以上（1±0.5）mm，焊點要求圓滑、光亮，防止虛焊、搭焊和散錫。
整機可用珠光有機玻璃粘合而成，或借用其他電子產品的小型塑殼制作。直滑式電位器用螺絲直接安裝在印制電路板上，滑柄是金屬材料的，應套上絕緣塑套。
2、調試
本裝置只要裝配無誤，無須調試即能正常工作。試用時可先用15W、220V白熾燈代替電扇。接入市電后，便可發現白熾燈時亮?xí)r滅（表示電扇的運轉與停止）。調整RP可改變白熾燈亮、滅的快慢。本機設計燈亮（電扇運轉）的時間約為7s~18s。燈滅（電扇停止）的時間約為3~13s。調整R₂的阻值，可改變電扇的間歇時間。調試正常后，即可接入電扇，觀察實效。
五、實訓報告
將實訓過程及發生的問題、處理結果填入實訓報告。報告格式自擬。
