電工.電工電子設備.電工電子實訓設備

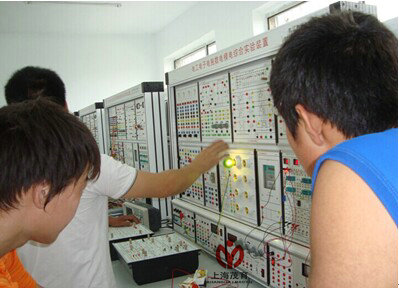

2017-08-15 09:27電工電子綜合實訓設備是依據目前我國高等院校電工電子類課程的實驗內容精心設計的一體化綜合實訓設備。功能強大、創新技術、實驗內容豐富是該實訓設備的最大特點，是現有中高職院校更新改造及新建、擴建實驗室的理想選擇。實驗內容包括“電路分析”“電工基礎”“電工學”“電子技術”“電子學”“模擬電子技術”“數字電子技術”等課程實驗項目，實驗器件采用掛箱式，方便增配或擴展其他實驗項目。
二、電工電子綜合實驗裝置創新特點：
1、本實驗臺為鋁合金骨架，由實驗掛箱、功能模塊、實驗桌、防塵簾幕等組成。結構牢固、規格標準、外型美觀大方�，F(xiàn)已擁有十多項專利。
2、實驗臺采用可拆分式“模塊”結構（國家專利），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量，且有利于升級擴展。
4、實驗屏采用“簾幕”防塵結構，延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與最低處吸合，把實驗模塊全部保護在內。
三、電工電子綜合實驗裝置性能參數：
1、工作環境：電源輸入AC 380(1±10%）V；溫度-10℃～+40℃；相對濕度<85%(25℃)；海拔高度：<4000m。
2、交流輸出：AC 0～240V輸出，亦可作雙9V、12V、18V輸出；AC 380V帶切換開關輸出。
直流輸出：±12V、±5V固定穩壓電源輸出，帶短路保護及聲光報警；24V可調穩壓電源輸出，帶短路保護以及正負極提示燈。
3、函數信號發生器：550kHz可調信號源,采用高性能模擬電路控制，反應速度快、波形穩定，
輸出波形正弦、三角、方波。
4、恒流源：500mA恒流源連續可調輸出，數字電流表指示。
5、頻率計：6位數碼顯示，測量范圍0～8MHZ。
6、其他：單次脈沖輸出兩組。
四、主要配置
五、實驗項目:電工基礎
1、基本電工儀表的使用與測量誤差的計算
2、基爾霍夫定律的驗證
3、電路元件伏安特性的測量
4、疊加原理的驗證
5、電壓源與電流源的等效變換
6、戴維南定理
7、雙口網絡測試
8、受控源VCVS、VCCS、CCVS、CCCS的研究
9、典型電信號的觀察與測量
10、RC一階電路的響應測試
11、R、L、C元件阻抗特性的測定
12、RC選頻網絡特性測試
13、互感電路觀測
14、單相鐵心變壓器特性的測試
15、三相交流電路電壓、電流的測量
16、三相電路功率的測量
17、單相電度表的校驗
18、功率因數及相序的測量
19、負阻抗變換器
20、回轉器
21、電流表的擴程
22、電壓表的擴程
23、電阻的串并聯電路
24、電流互感器
25、R、L、C串聯諧振電路的研究
26、二階動態電路響應的研究
模擬部分：
1、常用電子儀器的使用
2、二極管的簡單測試
3、晶體三極管輸入輸出特性實驗
4、單級放大電路
5、兩級放大電路
6、負反饋放大電路
7、射極跟隨器
8、差動放大電路
9、場效應管放大器
10、RC正弦波振蕩電路
11、LC振蕩器及選頻放大器
12、集成運放的基本參數測試
13、集成運放比例求和運算電路
14、集成運放的積分、微分電路
15、集成運放的電壓比較器電路
16、集成功率放大器
17、集成穩壓器
數電部分：
1、晶體管開關特性、限幅器與鉗位器
2、TTL集成邏輯門的邏輯功能與參數測試
3、TTL集成邏輯電路的連接和驅動
4、組合邏輯電路的設計與測試
5、編碼器及其應用
6、譯碼器及其應用
7、數據選擇器及其應用
8、RS觸發器及其應用
9、JK觸發器及其應用
10、D觸發器及其應用
11、計數器及其應用
12、移位寄存器及其應用
13、使用門電路產生脈沖信號
14、單穩態觸發器與施密特觸發器
15、555時基電路及其應用
上海茂育科教設備有限公司
電話： 021-56311657 、56411696
手機：13918521958、13916286558(陳先生)
業務QQ：65116877 、68079708
郵箱：shanghaimaoyu@126.com
網址：www.caisand.com
二、電工電子綜合實驗裝置創新特點：
1、本實驗臺為鋁合金骨架，由實驗掛箱、功能模塊、實驗桌、防塵簾幕等組成。結構牢固、規格標準、外型美觀大方�，F(xiàn)已擁有十多項專利。
2、實驗臺采用可拆分式“模塊”結構（國家專利），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量，且有利于升級擴展。
4、實驗屏采用“簾幕”防塵結構，延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與最低處吸合，把實驗模塊全部保護在內。
三、電工電子綜合實驗裝置性能參數：
1、工作環境：電源輸入AC 380(1±10%）V；溫度-10℃～+40℃；相對濕度<85%(25℃)；海拔高度：<4000m。
2、交流輸出：AC 0～240V輸出，亦可作雙9V、12V、18V輸出；AC 380V帶切換開關輸出。
直流輸出：±12V、±5V固定穩壓電源輸出，帶短路保護及聲光報警；24V可調穩壓電源輸出，帶短路保護以及正負極提示燈。
3、函數信號發生器：550kHz可調信號源,采用高性能模擬電路控制，反應速度快、波形穩定，
輸出波形正弦、三角、方波。
4、恒流源：500mA恒流源連續可調輸出，數字電流表指示。
5、頻率計：6位數碼顯示，測量范圍0～8MHZ。
6、其他：單次脈沖輸出兩組。
四、主要配置
| 序號 | 種類 | 名稱 | 說明 |
| 1 |
實 驗 桌 |
骨架支柱 | 鋁合金 |
| 2 | 實驗桌面 | 防火、防水、耐磨高密度板 | |
| 3 | 存儲柜 | 木質（標配）/鐵質 | |
| 4 | 防塵簾幕 | ||
| 5 | 緊固件 | ||
| 6 |
功 能 模 塊 |
T01：三相電源實驗儀器 | 尺寸：300×150×165 |
| 7 | T08：交直流電壓源 | 尺寸：300×150×165 | |
| 8 | T29：恒流源及常用穩壓源 | 尺寸：300×150×165 | |
| 9 | T11：信號發生器 | 尺寸：300×150×165 | |
| 10 |
實 驗 掛 箱 箱 |
G100：電工實驗掛箱一 | 基爾霍夫定律/疊加定律/戴維南諾頓定律等的驗證； |
| 11 | G101：電工實驗掛箱二 | 一階/二階動態電路的研究;VCVS/VCCS/CCVS/CCCS/G/INIC等受控源電路；雙口網絡的測試電路；典型信號的觀察與測量電路；負阻抗變換器電路；回轉器電路等； | |
| 12 | G102：電工實驗掛箱三 | 電壓表/電流表的擴程電路；單相鐵芯變壓器特性的測試；電流互感器；RLC元件阻抗特性測試；RLC串聯諧振電路；RC選頻網絡特性測試等； | |
| 13 | G103：電工實驗掛箱四 | 功率因數及相序的測量電路；三相功率/電壓/電流等的測量； | |
| 14 | G104：電工實驗掛箱五 | 單相電度表 | |
| 15 | G106：模擬電子技術實驗掛箱一 | 二極管/三極管的簡單測試；單極放大/兩級放大/多級放大電路；射極跟隨器電路；差動放大電路；場效應管放大電路；集成運放基本測試電路；集成運放比例求和電路；集成運放的積分/微分電路；電壓比較器；RC正弦波振蕩電路；LC振蕩器及選頻放大器；有源濾波器；集成功率放大器；互補對稱功率放大器；集成穩壓器；串聯穩壓電路；晶閘管可控整流電路等。 | |
| 16 | G107：模擬電子技術實驗掛箱二 | ||
| 17 | G108：數字電子技術實驗掛箱三 | 4組8421共陰、共陰共陽數碼管各1組,16P活動插座3只，14P活動插座3只、二極管及三極管特性單元實驗電路；555電路，萬能擴展部分等，以及實驗所需的芯片及器件�？梢酝瓿苫鹃T電路的測試；編碼器/譯碼器電路；RS/JK/D等觸發器；計數器/加法器/移位寄存器等；七人表決電路/智能交通燈電路/秒表設計電路/智能競賽搶答器/數字頻率計的設計等 | |
| 18 | G109：數字電子技術實驗掛箱四 | ||
| 19 | 其他 | 說明書 | |
| 20 | 實驗導線 |
1、基本電工儀表的使用與測量誤差的計算
2、基爾霍夫定律的驗證
3、電路元件伏安特性的測量
4、疊加原理的驗證
5、電壓源與電流源的等效變換
6、戴維南定理
7、雙口網絡測試
8、受控源VCVS、VCCS、CCVS、CCCS的研究
9、典型電信號的觀察與測量
10、RC一階電路的響應測試
11、R、L、C元件阻抗特性的測定
12、RC選頻網絡特性測試
13、互感電路觀測
14、單相鐵心變壓器特性的測試
15、三相交流電路電壓、電流的測量
16、三相電路功率的測量
17、單相電度表的校驗
18、功率因數及相序的測量
19、負阻抗變換器
20、回轉器
21、電流表的擴程
22、電壓表的擴程
23、電阻的串并聯電路
24、電流互感器
25、R、L、C串聯諧振電路的研究
26、二階動態電路響應的研究
模擬部分：
1、常用電子儀器的使用
2、二極管的簡單測試
3、晶體三極管輸入輸出特性實驗
4、單級放大電路
5、兩級放大電路
6、負反饋放大電路
7、射極跟隨器
8、差動放大電路
9、場效應管放大器
10、RC正弦波振蕩電路
11、LC振蕩器及選頻放大器
12、集成運放的基本參數測試
13、集成運放比例求和運算電路
14、集成運放的積分、微分電路
15、集成運放的電壓比較器電路
16、集成功率放大器
17、集成穩壓器
數電部分：
1、晶體管開關特性、限幅器與鉗位器
2、TTL集成邏輯門的邏輯功能與參數測試
3、TTL集成邏輯電路的連接和驅動
4、組合邏輯電路的設計與測試
5、編碼器及其應用
6、譯碼器及其應用
7、數據選擇器及其應用
8、RS觸發器及其應用
9、JK觸發器及其應用
10、D觸發器及其應用
11、計數器及其應用
12、移位寄存器及其應用
13、使用門電路產生脈沖信號
14、單穩態觸發器與施密特觸發器
15、555時基電路及其應用
