2017-08-14 08:37MY-317A傳感器檢測與轉換技術實訓裝置主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。該設備適合高等職業學院、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

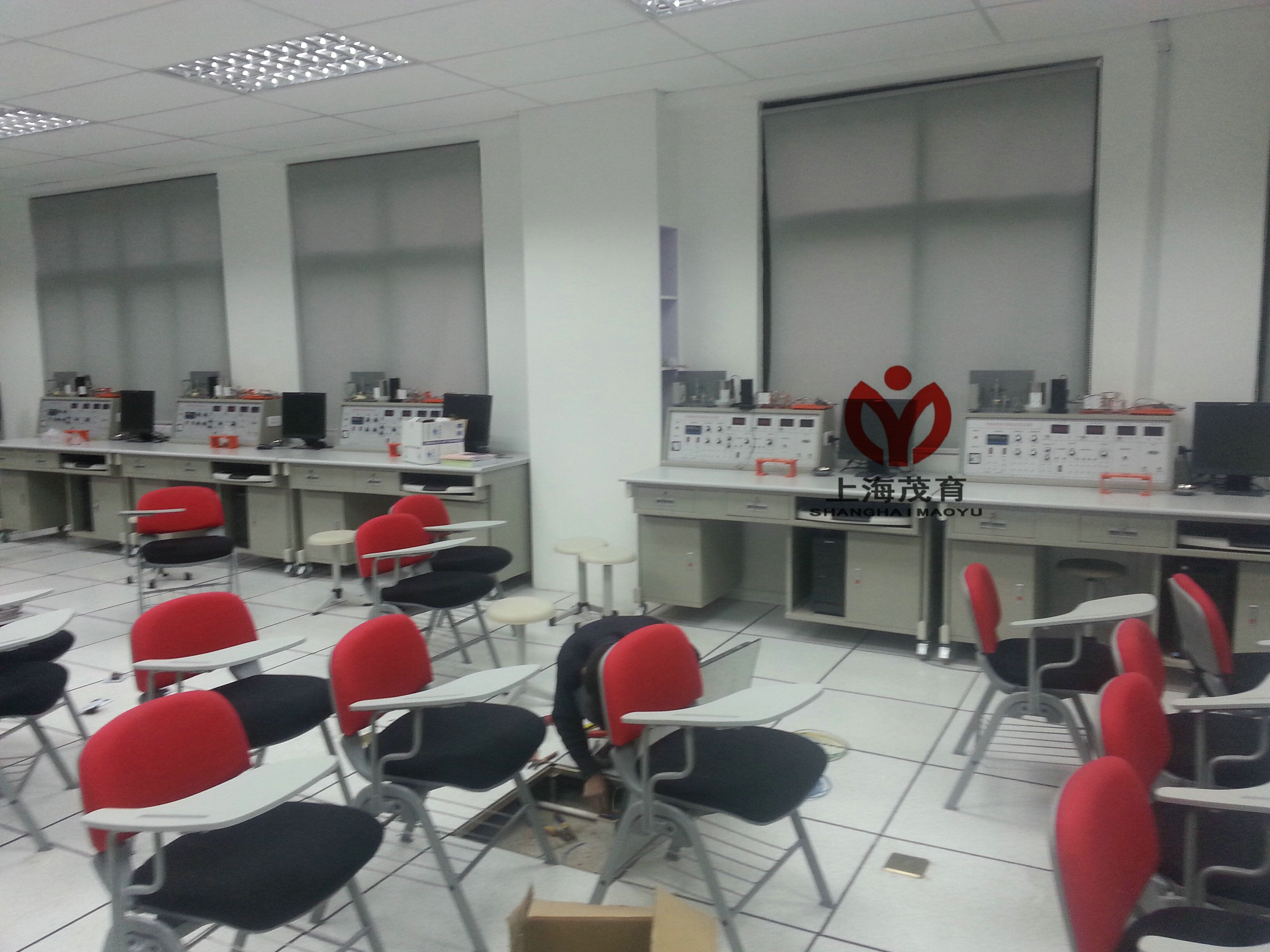

二、傳感器檢測與轉換技術實訓裝置主要結構：該設備由實驗桌，實驗臺，傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件組成。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C(jī)主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。每個獨立傳感器上印有原理圖與接線口，方便實驗，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，有助于學生增加感性認識、提高實驗效果。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、可根據用戶要求，或增或減實驗項目。
三、傳感器檢測與轉換技術實訓裝置主要技術參數：
（一）顯示儀表要求：
1、實訓臺提供四組直流穩壓電源：±5V、±15V輸出，，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。
6、溫度表：0-150℃度，精度1%。
7、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
8、機械式壓力表：0-40Kpa，精度2%。
（二）三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
（三）數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等等。
四、技術參數：
五、傳感器種類及技術指標：
七、實驗項目：（帶※號為思考實驗）
上海茂育科教設備有限公司
電話： 021-56311657 、56411696
手機：13918521958、13916286558(陳先生)
業務QQ：65116877 、68079708
郵箱：shanghaimaoyu@126.com
網址：www.caisand.com
二、傳感器檢測與轉換技術實訓裝置主要結構：該設備由實驗桌，實驗臺，傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件組成。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C(jī)主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。每個獨立傳感器上印有原理圖與接線口，方便實驗，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，有助于學生增加感性認識、提高實驗效果。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、可根據用戶要求，或增或減實驗項目。
三、傳感器檢測與轉換技術實訓裝置主要技術參數：
（一）顯示儀表要求：
1、實訓臺提供四組直流穩壓電源：±5V、±15V輸出，，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。
6、溫度表：0-150℃度，精度1%。
7、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
8、機械式壓力表：0-40Kpa，精度2%。
（二）三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
（三）數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等等。
四、技術參數：
| 輸入電源 | AC220V 50Hz | 直流電源 | ±5V ±15V |
| 直流電源 | ±2V~±10V | 直流電源 | 2 V ~24V |
| 穩壓系數 | ±1% | 電壓紋波 | ≤10mV |
| 非線性誤差 | ≤5% | 測量精度 | ≤1% |
| 功耗 | 100VA | 輸出電流 | 1A |
| 序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
| 1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
| 2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
| 3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
| 4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
| 5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
| 7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
| 8 | 磁電式傳感器 | 0 .5V/m | ||
| 9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
| 10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
| 11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
| 12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
| 13 | MQ3氣敏傳感器 | 50-200ppm | ||
| 14 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
| 15 | 霍爾式測速傳感器 | 0-2400 轉/分 | ± 1.5% | |
| 16 | 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 17 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 18 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 19 | 熱電偶、熱電阻傳感器模塊 | K 型熱電偶傳感器 | 0-100℃ | ± 3% |
| 20 | E型熱電偶傳感器 | 0-100℃ | ± 3% | |
| 21 | Pt100鉑電阻傳感器 | 0-100℃ | ± 3% | |
| 22 | Cu50銅電阻傳感器 | 0-100℃ | ± 3% | |
| 23 | 移相器、相敏檢波器模塊 | |||
| 24 | 熱釋電紅外傳感器模塊 | 熱釋電紅外傳感器 | 3200V/W | |
| 25 | 硅光電池傳感器模塊 | 硅光電池傳感器 | 0.35A/W | |
| 26 | 集成溫度LM35傳感器模塊 | 集成溫度LM35傳感器 | 0-100℃ | ± 2% |
| 27 | PN結、正與負溫?zé)崦綦娮?br /> 傳感器模塊 | PN結溫度傳感器 | 0-100℃ | ± 3% |
| 28 | 正溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% | |
| 29 | 負溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% | |
| 30 |
光敏二極管、光敏三極管 與光敏電阻傳感器模塊 |
光敏二極管傳感器 | 隨光照度變化 | ± 3% |
| 31 | 光敏三極管傳感器 | 隨光照度變化 | ± 3% | |
| 32 | 光敏電阻傳感器 | 電阻隨光變化 | ± 3% | |
| 33 | PSD位置傳感器 | |||
| 34 | 扭矩傳感器模塊 | 扭矩傳感器 | 0-6000gcm | ±2%Fs |
| 35 | 光柵位移傳感器模塊 | 光柵位移傳感器 | 0-25mm | |
| 36 | CCD實驗儀 |
|
實驗一 電阻式傳感器的單臂電橋性能實驗 實驗二 電阻式傳感器的半橋性能實驗 實驗三 電阻式傳感器的全橋性能實驗 實驗四 電阻式傳感器的單臂、半橋和全橋的比較實實驗五 電阻式傳感器的振動實驗* 實驗六 電阻式傳感器的電子秤實驗* 實驗七 變面積式電容傳感器特性實驗 實驗八 差動式電容傳感器特性實驗 實驗九 電容傳感器的振動實驗* 實驗十 電容傳感器的電子秤實驗* 實驗十一 差動變壓器的特性實驗 實驗十二 自感式差動變壓器的特性實驗 實驗十三 差動變壓器的性能實驗 實驗十四 激勵頻率對差動變壓器特性的影響 實驗十五 差動變壓器的振動實驗* 實驗十六 差動變壓器的電子秤實驗* 實驗十七 光電式傳感器的轉速測量實驗 實驗十八 光電式傳感器的旋轉方向測量實驗 實驗十九 接近式霍爾傳感器實驗 實驗二十 霍爾傳感器的轉速測量實驗 實驗二十一 霍爾傳感器的振動測量實驗 實驗二十二 渦流傳感器的位移特性實驗 實驗二十三 被測體材質對渦流傳感器特性的影響實實驗二十四 渦流式傳感器的振動實驗 實驗二十五 渦流式傳感器的轉速測量實驗 實驗二十六 溫度傳感器及溫度控制實驗（AD590） 實驗二十七 K型熱電偶的溫度控制實驗 實驗二十八 熱電偶冷端溫度補償實驗* 實驗二十九 E型熱電偶的溫度控制實驗 實驗三十 Pt100鉑電阻的溫度控制實驗 實驗三十一 Cu50銅電阻的溫度控制實驗 實驗三十二 磁電式傳感器的特性實驗 實驗三十三 磁電式傳感器的轉速測量實驗 實驗三十四 磁電式傳感器的應用實驗* 實驗三十五 壓電加速度式傳感器的特性實驗 |
實驗三十六 光纖傳感器的位移特性實驗 實驗三十七 光纖傳感器的振動實驗 實驗三十八 光纖傳感器的轉速測量實驗 實驗三十九 壓阻式壓力傳感器的特性實驗 實驗四十 壓阻式壓力傳感器的差壓測量實驗* 實驗四十一 超聲波傳感器的位移特性實驗 實驗四十二 超聲波傳感器的應用實驗* 實驗四十三 氣敏傳感器的原理實驗 實驗四十四 濕度式傳感器原理實驗 實驗四十五 氣體流量的測定* 實驗四十六 移相器實驗 實驗四十七 相敏檢波器實驗 實驗四十八 低通濾波器實驗 實驗四十九 熱釋電紅外傳感器實驗 實驗五十 硅光電池光電特性實驗 實驗五十一 集成溫度傳感器LM35溫度特性實驗 實驗五十二 集成溫度傳感器LM35測溫實驗 實驗五十三 PN結溫度傳感器測溫控制實驗 實驗五十四 正溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 實驗五十五 負溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 實驗五十六 光敏二極管特性實驗 實驗五十七 光敏三極管特性實驗 實驗五十八 光敏電阻特性實驗 實驗五十九 光敏電阻應用實驗 以下是增強型實驗項目 實驗六十 PSD位置傳感器測定位置實驗 實驗六十一 PSD位置傳感器微振動測量實驗 實驗六十二 PSD位置傳感器用于自動定位系統* 實驗六十三 扭矩傳感器的性能實驗 實驗六十四 扭矩傳感器的不同形式 實驗六十五 光柵傳感器莫爾條紋與相距關系實驗 實驗六十六 光柵傳感器莫爾條紋的細分、計數實驗 實驗六十七 CCD圖像傳感器線（圓）徑測量實驗 實驗六十八 光學系統對CCD測徑系統的影響 |
