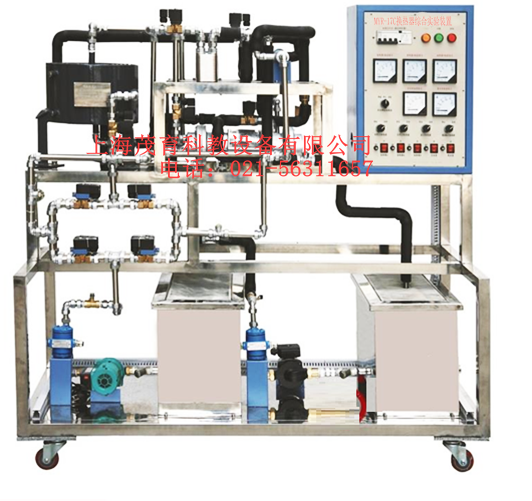

換熱器綜合實驗裝置,換熱器綜合實驗設備,換熱器綜合實驗臺
2022-07-14 14:47
換熱器綜合實驗裝置,換熱器綜合實驗設備,換熱器綜合實驗臺是了解間壁式傳熱元件，可進行并流傳熱實驗，也可進行逆流傳熱實驗，測定總傳熱系數K。分別測定冷熱流體流量改變換熱器的傳熱系數變化；分別測定逆并流操作對換熱器平均推動力及傳熱系數的影響。
目前我國傳熱元件的結構形式繁多，其換熱性能差異較大，在合理選用和設計換熱器的過程中，傳熱系數是度量其性能好壞的重要指標。本裝置以應用較為廣泛的間壁式換熱器（共有套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器四種）為實驗對象，可完成其性能測試實驗。適合《工程熱力學》、《傳熱學》、《熱工學》等相關課程的實驗教學。
一、換熱器綜合實驗裝置,換熱器綜合實驗設備,換熱器綜合實驗臺技術參數：
1、輸入電源：三相四線（三相五線）AC380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜5.0kVA
4、外形尺寸：1800 mm×650 mm×1500mm
5、殼管式換熱器：1P
6、列管式換熱器：換熱面積 0.3㎡，換熱器Ф50MM ,長800MM。
7、列管式換熱器：換熱面積0.5m2，換熱管： 8.釬焊板式換熱器：總換熱面積0.144m2，
9、渦輪流量計：0.25～1.2m3/h,電源24V，溫度-20～120℃，輸出信號4～20mA，數量：2臺
10、熱水泵：量程：8L/min,電源：220V,揚程：8m，功率：90W，數量：2臺
11、安全保護：具有接地保護、漏電保護功能，安全符合國家標準
可作板式、列管、殼管式三種換熱器的性能測試、評價與研究
鋁型材制移動式實驗臺、套管式換熱器、板式換熱器、列管式換熱器、流量、溫度等測試系統。殼管式式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表,加熱由固體調壓模塊無級調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，鋼臺架及控制屏等。
*采用上們機軟件加觸摸屏顯示器，可顯示進水溫度，出水溫度，冷卻水進水溫度，冷卻出水溫度，工作電壓，在線工作電流，有功功率，無功功率，功率因數。電能總量、合相有功功率Pt、各相無功功率、各相視在功率、線路頻率以及有功電能、總無功電能。數據可以表格形式導出.
五、換熱器綜合實驗裝置,換熱器綜合實驗設備,換熱器綜合實驗臺冷水恒溫系統：
為了長期的給冷卻系統提供穩定的冷卻水，系統設計了一套冷卻水系統,克服了以前設備只能冷卻水源不穩定的而慢慢上升帶來的實驗數據不穩定G201模塊為三相電能計量模塊，可以測量三相四線制負載的各相線電流（Ia, Ib , Ic ）、各相相電壓（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc） 、合相有功功率Pt、各相無功功率（Qa, Qb, Qc）、合相無功功率Qt、各相視在功率（Sa, Sb, Sc）、合相視在功率St、各相功率因數（COSφa, COSφb, COSφc） 、合相功率因數COSφ、線路頻率以及各相有功電能（Wpa, Wpb, Wpc）、總有功電能（Wpt）,各相無功電能(Wqa ,Wqb, Wqc) 、總無功電能（Wqt）。G201模塊為三相電能計量模塊，可以測量三相四線制負載的各相線電流（Ia, Ib , Ic ）、各相相電壓（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc） 、合相有功功率Pt、各相無功功率（Qa, Qb, Qc）、合相無功功率Qt、各相視在功率（Sa, Sb, Sc）、合相視在功率St、各相功率因數（COSφa, COSφb, COSφc） 、合相功率因數COSφ、線路頻率以及各相有功電能（Wpa, Wpb, Wpc）、總有功電能（Wpt）,各相無功電能(Wqa ,Wqb, Wqc) 、總無功電能（Wqt）。G201模塊為三相電能計量模塊，可以測量三相四線制負載的各相線電流（Ia, Ib , Ic ）、各相相電壓（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc） 、合相有功功率Pt、各相無功功率（Qa, Qb, Qc）、合相無功功率Qt、各相視在功率（Sa, Sb, Sc）、合相視在功率St、各相功率因數（COSφa, COSφb, COSφc） 、合相功率因數COSφ、線路頻率以及各相有功電能（Wpa, Wpb, Wpc）、總有功電能（Wpt）,各相無功電能(Wqa ,Wqb, Wqc) 、總無功電能（Wqt）。
六、換熱器綜合實驗裝置,換熱器綜合實驗設備,換熱器綜合實驗臺實驗內容：
1、殼管式式換熱器的結構性認識。工作原理。
2、板式換熱器的結構性認識。工作原理
3、列管式換熱器的結構性認識。工作原理
4、殼管式式換熱器的性能測試
5、板式換熱器的性能測試
6、列管式換熱器的的性能測試
