流量控制測量裝置,流量控制測量實訓設備,流量控制測量實訓臺
2022-07-28 10:22
結構特點是微小、緊湊、美觀、安全。該設備可對流量、組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
一、流量控制測量裝置,流量控制測量實訓設備,流量控制測量實訓臺產品特點：
實驗采用引進流量控制的一個例子控制工程，該系統與組件的構建在工業中常用的數字控制器，可自由選擇的參數：P，I，D和所有組合可選的通過USB軟件ZYRT650.40。

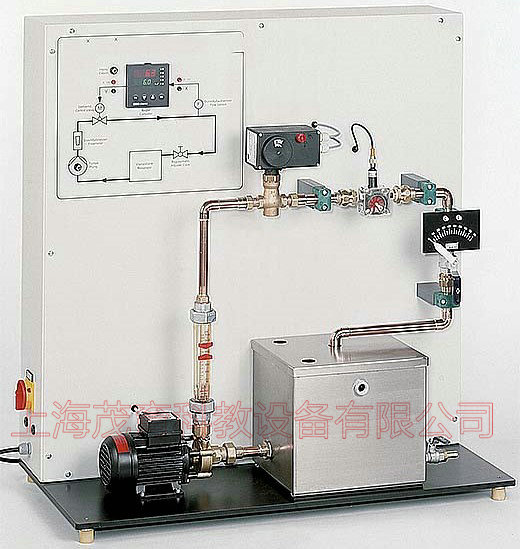

1、單元提供了全面的實驗介紹了控制工程使用流量控制。所有組件都清楚地列出一垂直的前面板上。大幅面過程示意圖提供幫助理解。一種泵從儲罐到管道部分提供水。該流速由一個槳輪傳感器測量。透明轉子流量計使得能夠非常清楚地觀察到控制過程。所使用的控制器是先進的數字工業控制器。在控制回路中的致動器是電控閥。管段中一球閥使得能夠產生干擾變量。
2、儀表和控制軟件（ZYRT650.40）與接口模塊（USB）是作為附件提供。這使得關鍵過程變量來表示，并且控制功能執行。
3、該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
三、流量控制測量裝置,流量控制測量實訓設備,流量控制測量實訓臺技術數據：
儲罐：不銹鋼；容量：15L；
泵3級：功耗：90W；最大流量：83L/min；最大壓頭：6m；
傳感器：3. 50L/min；
電動調節閥：KVS：5.7m?/h；
控制器參數化為P，PI或PID控制器；
過程變量為模擬信號：0-10V；通過軟件連接；
尺寸和重量長寬高：1000x500x1070mm；
重量：約55Kg；
四、流量控制測量裝置,流量控制測量實訓設備,流量控制測量實訓臺學習目標/實驗：
1、控制工程基本原理；最新的工業控制工程部件：控制器，傳感器，執行器；
2、先進的多功能數字控制器操作和參數的設置：如參數設置為P，PI和PID控制器；對干擾和控制響應研究；
3、不同的控制器參數對穩定性和控制質量的影響； -打開和關閉控制回路的性能研究與附件ZYRT650.40在一起：熟悉的IC軟件和使用；
4、流量PID智能儀表控制實驗。
5、流量PID上位機組態控制實驗。
6、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性的性能影響與評價。
7、利用中文組態軟件和實驗裝置，進行組態工程編程訓練實驗
