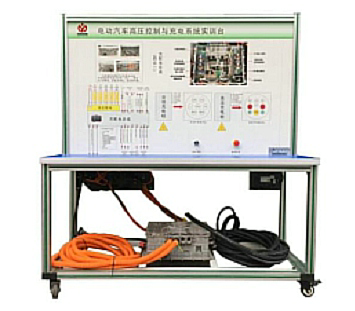

新能源汽車高壓配電系統實訓臺,新能源汽車高壓配電系統實訓設備
2022-08-01 10:26
二、新能源汽車高壓配電系統實訓臺,新能源汽車高壓配電系統實訓設備,新能源汽車高壓配電系統實訓裝置功能特點：
1、模擬高壓配電箱的控制工作狀態，真實展示純電動汽車高壓配電箱的組成結構和工作原理。
2、模擬高壓配電箱控制高壓接觸器的工作過程。
3、能夠根據教學的需要控制高壓配電箱每個接觸器的工作狀態。
4、檢測面板彩色打印電路原理圖和工作原理圖，配備檢測端子用于檢測線路參數。
5、模擬放電工況,模擬高壓配電箱的高壓接觸器輸出電源給電機負載。
6、模擬充電工況,切斷負載高壓電源（高壓中止）。
7、模擬維修工況,切斷負載高壓電源（高壓中止）。
8、模擬漏電工況,切斷負載高壓電源（高壓中止）。
9、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
10、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
12、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
13、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、新能源汽車高壓配電系統實訓臺,新能源汽車高壓配電系統實訓設備,新能源汽車高壓配電系統實訓裝置技術規格：
1、外形尺寸：1500×700×1700(長×寬×高);
2、面板外形尺寸：1448×940mm（長*寬）;
3、外接電源：交流220V±10% 50Hz;
4、工作溫度：-40℃～+50℃;
5、移動腳輪：100*60mm;
6、電源：磷酸鐵鋰離子動力電池組24V20AH帶充電機;
7、純電動車高壓配電控制箱：比亞迪E5
四、新能源汽車高壓配電系統實訓臺,新能源汽車高壓配電系統實訓設備,新能源汽車高壓配電系統實訓裝置實訓實驗項目：
1、新能源汽車高壓配電系統認知。
2、新能源汽車高壓配電系統基本控制原理與工作過程驗證實訓。
3、新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4、新能源汽車整車高壓區認知實訓。
5、模擬測量漏電可能發生的區域、漏電的狀態實訓。
6、新能源汽車高壓配電系統測量與維護體驗實訓。
五、新能源汽車高壓配電系統實訓臺,新能源汽車高壓配電系統實訓設備,新能源汽車高壓配電系統實訓裝置基本配置：
動力電池組帶電池箱（24V20AH）、國標充電槍與充電座、（比亞迪E5）高壓配電箱（帶各類高壓繼電器）、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
