光伏發電技術實驗室建設方案

一、概述
光伏發電技術實驗室面向職業院校、高等院校及企業技能培訓需求，建設以基礎教學與實踐操作為核心的新能源光伏實驗室，助力學生及技術人員直觀掌握太陽能發電系統的基本原理與應用技術。實驗室配備模擬太陽燈、可調角度太陽能電池板、二維跟蹤機構、光伏控制器、儲能蓄電池、負載及工控監控系統等基礎實訓設備，覆蓋光能采集、電能轉換、儲能管理、系統監控等關鍵環節，滿足從基礎認知到系統搭建的多層次教學需求。

光伏發電技術實驗室以“直觀演示+動手操作”為特色，通過模擬不同光照條件、調整電池板角度、觀察能量轉換效率等實驗，幫助學生理解光伏發電的核心流程。學生可動手完成組件連接、控制器參數設置、蓄電池充放電測試等基礎操作，掌握系統搭建與調試技能。工控電腦與儀表實時顯示發電數據，輔助分析系統性能，強化理論知識與實際應用的結合。

光伏發電技術實驗室兼容基礎教學與拓展研究，既支持光伏發電原理驗證、小型離網系統設計等常規實訓，也可開展跟蹤機構優化、儲能系統配置等進階課題。同時，實驗室設備布局貼近實際應用場景，可為職業院校技能競賽、企業員工技術培訓提供標準化操作平臺，培養具備光伏系統安裝、調試與運維能力的實用型技術人才。

二、配置清單（可根據學校需求調整）

序號	設備名稱	所開實驗	數量

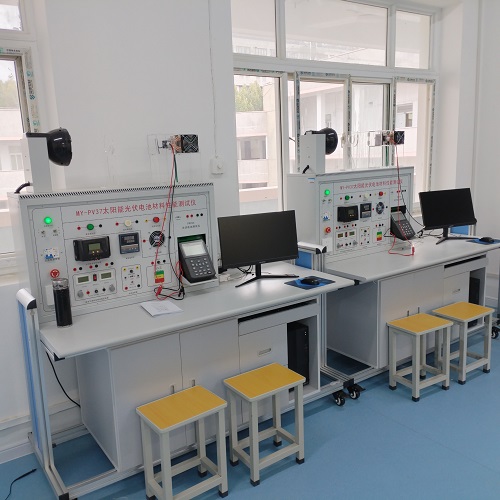

1	MY-PV37太陽能光伏電池材料性能測試儀	1.半導體的電流電壓特性研究； 2.太陽能電池基本特征參數研究（開路電壓、閉路電流、功率因子測定預分析）； 3.環境參數對太陽能電池的影響研究（溫度特性）； 4.太陽能電池的光譜響應特征研究（八組單色濾色片）； 5.不同基材（硅電池、薄膜電池，染料敏化電池）太陽能電池特性對比研究； 6.太陽能應用演示實驗。 7.能夠測量學生自我制備的電池的光電轉換性能。	4套

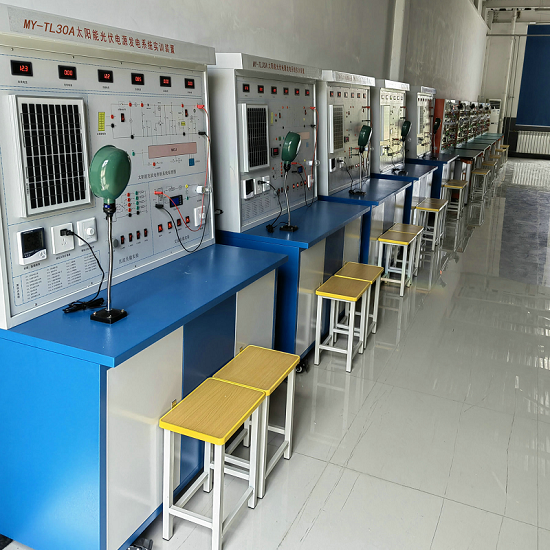

2	MY-TL30A 太陽能光伏電源發電系統實訓裝置	1、太陽能電池光能量變換過程演示和實驗 實驗1、光伏摸塊單元組成原理。 實驗2、太陽能光電池能量轉換組合原理。 實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。 實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。 實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。 實驗6、太陽能電池直接負載實驗。 2、系統控制運行過程演示和實驗 實驗1、太陽能控制器欠壓保護實驗。 實驗2、太陽能控制器充電過壓保護實驗。 實驗3、太陽能控制器充電溫度補償實驗。 實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關） 實驗5、逆變器逆變?cè)�理�?shí)驗（通過逆變器各測試點的測試） 實驗6、 逆變器與市電互補實驗（手動開關切換） 實驗7、逆變器輸出過載保護實驗 實驗8、逆變器輸出欠、過壓保護實驗	4套
3	MY-PV25風光互補發電實訓裝置	1)離網型風光互補發電系統規劃； 2)根據功率要求，光伏電池組件的選擇、安裝和連接； 3)根據功率要求，風力發電機的選擇、安裝和連接； 4)基于MCU的光伏電池組件最大功率跟蹤程序設計； 5)基于MCU的風力發電機最大功率跟蹤的程序設計； 6)蓄電池容量匹配計算與選型；； 7)蓄電池充放電參數設置、保護參數設置； 8)逆變器參數設置； 9)監控系統組態及操作； 10)光伏供電系統的調試； 11)風力供電系統的調試； 12)風光互補發電系統的調試； 13)電能質量的監測、調試和分析。	2套
4	MY-PV55 室內外風光互補發電實訓系統	①整套系統的各個模塊預留了CAN\RS485\RS232\USB\TCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。 ②系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀； ③系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；	1套
5	MY-PV39太陽能光伏發電綜合實訓系統	含六個實驗系列，共50個實驗項目 實驗一：太陽能電池板特性實驗系列： 實驗二：太陽能自動跟蹤實驗系列： 實驗三：太陽能蓄電池控制器實驗系列： 實驗四：太陽能應用實驗系列： 實驗五：太陽能負載實驗系列： 實驗六：太陽能光伏逆變器實驗系列：	6套

---
