新能源發電綜合系統實驗室建設方案

一、新能源實驗室建設理由及建設計劃綜述：
新能源發電綜合系統實驗室是新能源、電氣工程及其自動化專業的部分基礎課程和主要專業課程的實踐教學場地，是學生進入專業基礎及專業課學習后鞏固理論知識、訓練基本操作和綜合技能、培養綜合素質和工程實踐能力的重要基地。經過專業教研室和基礎實驗室的要求新能源發電綜合實驗室必須滿足新能源發電綜合系統實驗室具備可開設課程有：《太陽能光伏發電系統》、《風力發電原理》《風光互補發電技術》、《新能源發電技術》等相關課程的實驗教學、課程設計、畢業設計。
二、參考實驗室配備的名稱及數量

序號	設備名稱	所開實驗名稱	套	單價（萬元）	金額（萬元）
1	MY-PV18太陽能光伏發電系統實驗實訓裝置	1、太陽能光伏板能量轉換實驗 2、環境對光伏轉換影響實驗 3、離網型逆變器工作原理實驗 4、并網型逆變器工作原理實驗 5、光伏并網實驗	5	4.2	21
2	MY-F500風光互補發電測量與控制實訓系統	1、風光互補系統組裝接線實訓 2、風光互補控制逆變調試實訓 3、風光互補監控編程實訓 4、太陽能跟蹤實訓 5、風機偏航實訓	5	9.6	48
3	MY-PV09 太陽能光伏并網發電教學實訓臺	1、光伏能量變換實驗實驗 2、并網電源輸出交流電的波形實驗 3、同步逆變電源實驗實驗 4、光伏并網發電系統軟件實驗實驗	5	13.2	66
4	MY-PV39太陽能光伏發電綜合實訓系統	1、太陽能電池板特性實驗系列 2、太陽能自動跟蹤實驗系列 3、太陽能蓄電池控制器實驗系列 4、太陽能應用實驗系列 5、太陽能負載實驗系列 6、太陽能光伏逆變器實驗系列	5	8.5	42.5
5	MY-PV6B太陽能電源技術及其應用裝置	1、太陽能光伏板能量轉換 2、太陽能電池板負載特性測試 3、環境對光伏轉換影響 4、太陽能電池光伏系統直接負載實訓 5、光伏控制器的工作原理 6、太陽能光伏系統電器負載實訓	5	6.5	32.5
6	MY-PV05A燃料電池發電教學實訓系統	1、燃料電池能量轉換原理實驗； 2、反應條件對燃料電池堆性能影響實驗； 3、燃料電池堆負載實驗； 4、燃料電池堆在恒定負載條件下 5、燃料電池燃料電池驅動感性負載實驗； 6、不同溫度電堆性能曲線實驗。	5	8.2	41
7	PV22光伏發電設備安裝與調試實訓系統	1、系統設計與制圖 2、系統的安裝與調試 3、儲能單元的安裝與調試 4、單相離網逆變單元的安裝與調試 5、負載單元的安裝與調試安裝 6、監控單元的安裝與調試安裝	5	27.2	136
8	MY-PV14光伏發電系統集成教學演示系統	1、太陽能離網電站大功率照明單元系統集成 2、太陽能微網系統控制變換過程演示 3、太陽能LED光源系統變換過程演示	5	3.6	18

三、產品說明：
1、MY-PV18太陽能光伏發電系統實驗設備
太陽能光伏發電系統實驗設備采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

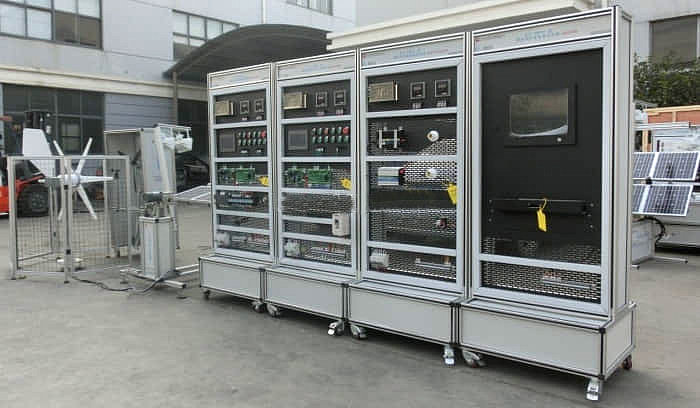

2、MY-F500風光互補發電測量控制實驗設備
風光互補發電測量控制實驗設備主要面向職高、大學、研究生、企業技工以風力發電和太陽能為主課題的研究和培訓的產品。應用于大中院校及科研機構教學和實驗。

3、MY-PV09太陽能光伏并網發電教學實驗設備
太陽能光伏并網發電教學實驗設備是將太陽能電池所發出的直流電通過逆變器轉換成波形良好的交流電，直接向電網供電，無儲能裝置，運行可靠性和轉換效率比較高，系統的建設和維護成本較低。該設備主要應用于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和教學培訓。

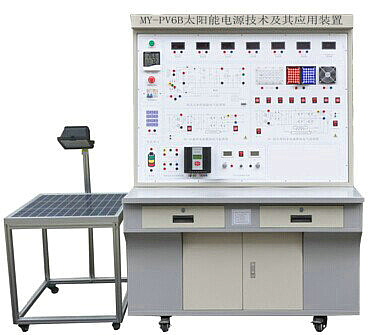

4、MY-PV6B太陽能電源技術實驗臺
太陽能電源技術實驗臺太陽能電源技術及其應用裝置”主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。
太陽能電源技術實驗臺特點:
◆ 采用接近太陽光的氙燈來模擬太陽光，使得實訓項目隨時進行，且不受天氣變化的影響。
◆ 所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣，可使學生深刻理解太陽能光伏發電的現場應用。
◆ 整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
◆ 采用標準工業用電池板，可置于戶內和戶外，角度可以調整。
◆ 提供多種應用實訓：太陽能路燈、太陽能警示燈和太陽能無線氣象站等。

5、MY-PV05A燃料電池發電實驗裝置
燃料電池發電實驗裝置概述:
質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2® H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和極低的環境污染，在現實生活中電能是一種清潔的能源，因此燃料電池輸出的是清潔的能源。
為響應國家節能減排號召，促進新能源生力軍健康、和諧發展，針對廣大院校需求，研制了燃料電池發電實驗裝置，應用范圍：主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。

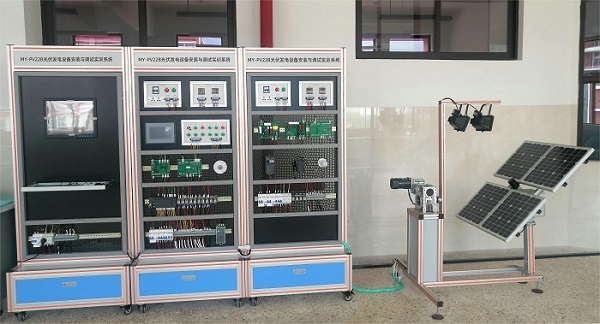

6、MY- PV22光伏發電設備安裝與調試實訓裝置
光伏發電設備安裝與調試實訓裝置由光源模擬跟蹤裝置、光源模擬跟蹤控制系統、能量轉換控制存儲系統、離網逆變負載系統、監控系統五個部分組成，各功能部分通過通訊電纜和連接電纜進行連接，形成一套能夠展示并動手設計、安裝、調試的太陽能光伏發電工廠應用的設備。

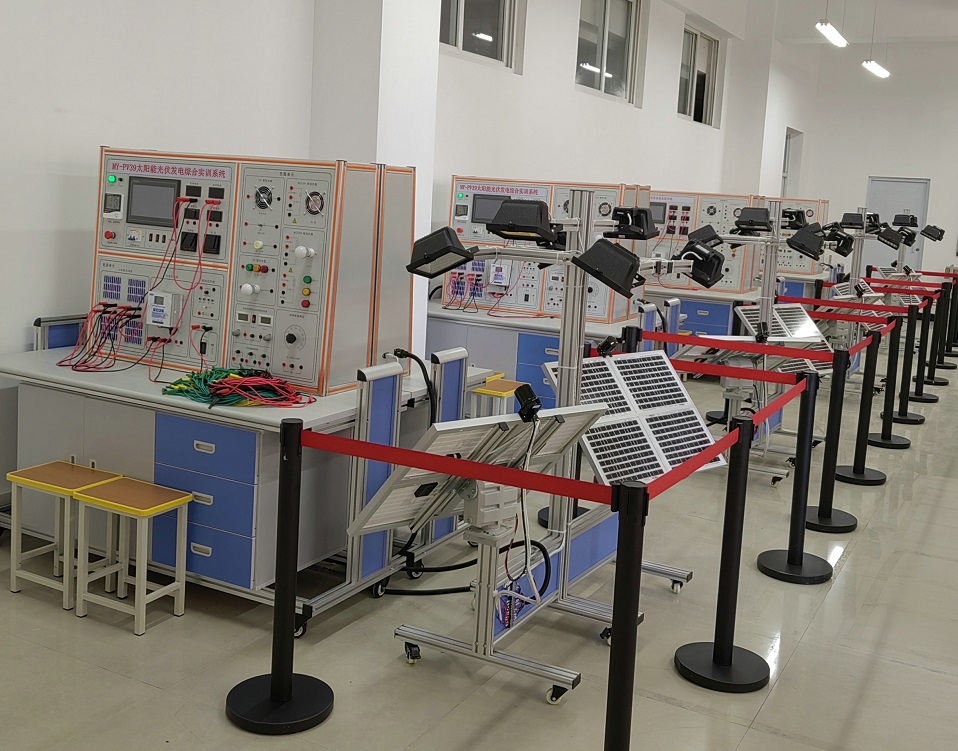

7、MY-PV39太陽能光伏發電綜合實訓系統
應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。設備由模擬太陽燈、太陽能電池板、二維跟蹤機構、光伏控制器、儲能蓄電池、負載、儀表及工控電腦等組成。

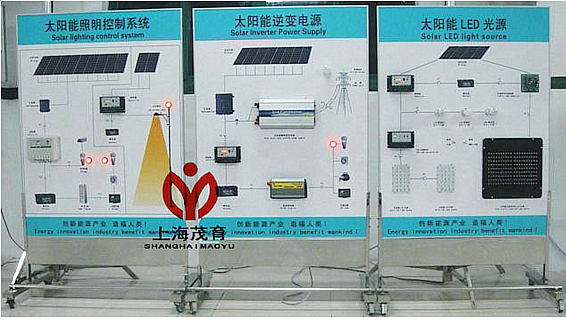

8、MY-PV14光伏發電系統集成教學演示系統
MY-PV光伏發電系統集成教學演示系統主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能微網電源系統演示模板、C 太陽能LED光源系統演示模板。應用于大中院校及科研機構教學和實驗。

友情提示：
1、為加強新能源實驗室安全管理，保障師生的人身安全，防患于未然。
2、新進入實驗室工作的人員必須參加實驗室安全與環保知識的培訓，考核合格后方可進實驗室；嚴禁在實驗室進行與實驗室工作無關的任何活動。
3、做實驗時嚴格遵守新能源實驗室各項規章制度和儀器設備使用操作規程，根據實驗內容，做好個人安全防護。
4、實驗結束后，最后離開新能源實驗室的人員必須關好門窗，關閉水源、電源。
5、如各采購單位需要了解新能源實驗室設備的價格，請致電：021-56311657 ,我們將由專業技術人員為您溝通！
