電工實驗裝置指針式萬用表

電工實驗裝置-產品介紹 MF-500萬用表在實驗室中廣泛應用，它可以測量交直流電壓、直流電流、電阻及音頻電平等，使用攜帶方便等特點。
一、電工實驗裝置指針式萬用表使用方法
    使用前應檢查指針是否指在機械零位，若不指在零位上，可旋轉表蓋上的調零旋鈕，使指針指在零位。紅、黑表筆分別插在面板上的“＋”、“－”插座上。
a、直流電流測量   MF-500萬用表直流電流檔量程如下：1mA－10mA－100mA－500mA，測量時左邊轉換開關旋鈕至“A”位置上，選擇合適量程檔位。將萬用表串接在被測電路中，紅表筆為電流流入端，黑表筆為電流流出
b、交直流電壓測量右邊的轉換開關旋鈕至“”位置，測交流電壓或直流電壓，調節左邊轉換開關旋鈕。“”為測交流電壓，“V”為測直流電壓。選擇合適的量限，當不能預計被測直流電壓大約數值時，可將開關旋鈕旋在最大量限的位置上，然后根據指示值之大約數值，再選擇適當?shù)牧肯尬恢�，使指針得到最大的偏轉度。
c、電阻的測量   電阻檔有以下量程： R×1Ω、 R×10Ω、 R×100Ω、 R×1KΩ、
R×10KΩ。使用時，應檢查表內是否裝好電池（R×10KΩ檔需9V電池）。轉換開關至所需電阻檔位，將測試表筆短接，觀察指針是否指在零歐姆，若不是，應調整零歐姆調節電位器，使指針指在零歐姆處，然后分開測試筆進行電阻測量。使用時應注意：每次交換電阻檔位進行測量前，都必須先調零；在電路中測量電阻時，必須先切斷電源。
二、電工技術實驗臺指針式萬用表使用注意事項
a、測量高電壓和大電流時，為避免燒壞開關，應在切斷電源的情況下變換量程；
b、測量未知電壓或電流時，應先選擇最高電壓或電流量程，待第一次讀取數值后，方可轉到適當位置，以取得較準確的讀數，并且避免燒壞電路；
c、定期檢查干電池，發現電池?zé)o電流或電壓不足，應及時更換，以保證電阻檔測量準確。
三、電工實驗臺指針式萬用表實訓練習
熟悉指針式萬用表的面板結構、各旋鈕的作用、測量種類和量程范圍，識別表盤上各種符號的意義和各標尺的讀數方法。

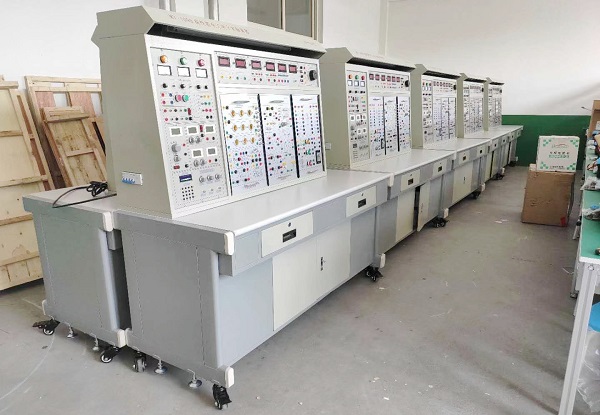

四、電工技術實驗裝置功能：
1 、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2 、能完成：電工基礎、電工學中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3 、能完成：電路分析、 電工學 ” 中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4 、能完成：電機控制、繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗。
5 、能完成“數字電路”、“模擬電路”等實驗。
五、電工技術實驗裝置技術性能：
1 、輸入電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz
2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m
3 、外形尺寸： 167×73× 153cm
4 、裝置容量：＜ 1.5KVA
5、移動腳輪：100*60mm
 六、基本實驗項目：
（一）電工實驗項目
1、基本電工儀表的使用與測量誤差的計算
2、減少儀表測量誤差的方法
3、線性與非線性電路元件伏安特性的測繪
4、電位、電壓的測定及電路電位圖的繪制
5、基爾霍夫定律驗證及故障判斷
6、疊加定理驗證及故障判斷
7、電壓源與電流源的等效變換
8、戴維南定理的驗證
9、諾頓定理驗證
10、雙口網絡測試
11、互易定理驗證
12、受控源VCCS 、VCVS 、CCVS 、CCCS 的實驗研究
13、典型電信號的觀察與測量
14、RC 一階電路響應的測試
15、二階動態電路響應的研究
16、R 、 L 、 C 元件阻抗特性的測試
17、RC 串、并聯選頻網絡特性測試
18、R 、 L 、 C 串聯諧振電路的研究
19、用三表法測量交流電路等效參數
20、正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
21、互感實驗
22、單相鐵心變壓器特性的測試
23、三相交流電路電壓、電流的測量
24、三相電路功率的測量
25、單相電度表的校驗
26、功率因數及相序的測量
27、負阻抗變換器及其應用
28、回轉器及其應用
七、安全保護體系：
1 、三相四線制 ( 或三相五線制 ) 電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2 、控制屏電源由接觸器通過起、停按鈕進行控制。
3 、三相交流電源 0 ～ 450V 連續可調，單相交流電源 0 ～ 250V 連續可調，設有三相同軸聯動自耦調壓器（ 1.5KVA ）一臺，可更好地滿足教學實驗要求。
4 、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。
5 、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
6 、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
7 、測量儀表精度高，采用精密鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量儀表發展方向。
8 、各種電源及各種儀表均有可靠的保護功能。
9 、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
