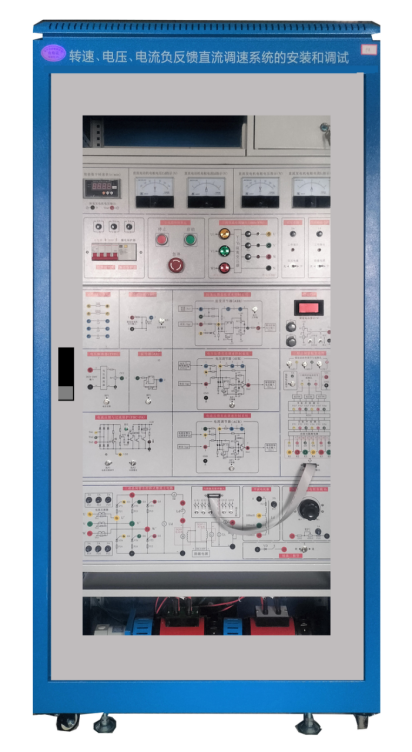

轉速.電流閉環直流調速系統實訓裝置

一、MYDJ-20B轉速.電流閉環直流調速系統實訓裝置-概述
該設備能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高校"電力電子技術"、"電力拖動自動控制系統"、"直流調速"等課程的實訓設備。可以完成轉速負反饋直流調速系統的安裝和調試、電流負反饋直流調速系統的安裝和調試、三相全控橋式整流電路實訓等，通過設置故障的方式，也可以完成自動化方面的實訓考核。

二、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
3、外形尺寸：800×650×1800mm
4、裝置容量：＜1.0KVA
三、配置介紹：
采用工業控制柜結構（設有玻璃門、直觀清晰），設備帶有三相漏電保護器，熔斷器，電源開關，電源指示燈等功能。
1、提供3相整流變壓器一只，帶開關及短路保護及輸出指示，提供三相同步變壓器1只（380//3×15V），提供直流勵磁電源1組（DC110V,1A）。
2、指針式150V直流電壓表2只，2A指針式直流電流表2只，提供 0～900Ω×2 /0.41A（串聯）或0～450Ω/0.82A（并聯）瓷盤可調電阻負載1只，120歐姆/200W功率電阻一只，提供0-100mH-200mH-700mH平波電抗器1只。
3、提供固定電機組鋼板底座、測速系統支架，數顯轉速表。提供直流他（并）勵電動機1臺（Un=DC110V，120W， n=1500RPM，絕緣等級E ）1臺，提供他勵直流發電機1臺（DC110V，1500RPM，絕緣等級E）。
4、提供三相晶閘管觸發電路，三相晶閘管整流主電路，每只晶閘管均設有阻容及熔絲保護裝置，續流二極管一只。每只晶閘管均設有阻容及熔絲保護裝置，保險座引出到面板，便于更換。
5、提供0-±15V給定電路G（帶數顯）單元。
6、提供轉速變換電路單元，提供轉速調節器(調節器Ⅰ）模塊單元。
7、提供電流反饋與過流保護單元，提供電流調節器(調節器Ⅱ）模塊單元。
9、設有220V示波器電源接口。
10、帶有故障設置單元，不少于8個故障點。
11、設備采用立式可移動結構，帶有剎車及支撐腳功能，留有示波器放置位置，設備底部放置電機組，變壓器等。
12、提供RC阻容單元。
四、可完成實訓項目：
1、轉速負反饋直流調速系統的安裝和調試試驗系統
2、電流負反饋直流調速系統的安裝和調試試驗系統
3、轉速，電流雙閉環直流調速系統的安裝和調試試驗系統
4、三相全控橋式整流電路實訓等。
五、故障設置功能（部分功能如下）
1、模擬三相同步信號缺相故障。
2、模擬晶閘管觸發電路無偏移電壓
3、模擬晶閘管觸發電路“移相控制電壓Uct開路故障”。
4、模擬給定電路單元（G）的給定輸出斷路。
5、模擬轉速變換單元（FBS）的轉速反饋輸出斷路，“Vfn”點無電壓輸出。
6、模擬“電流反饋與過流保護單元（FBC+FA）中”電流反饋端斷路。
